ЭЛЕКТРОННЫЙ ДЕТОНАТОР СКАТ

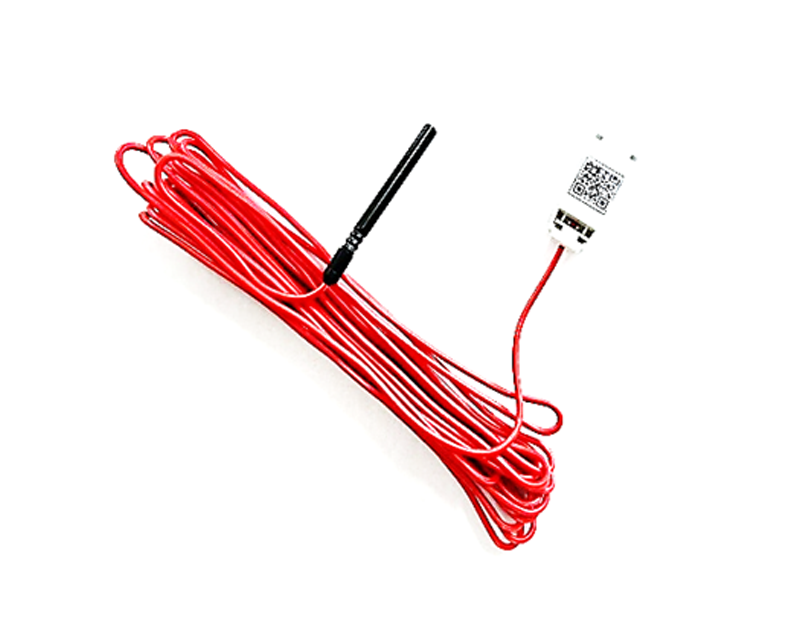

Электронный детонатор «СКАТ»
Электронный детонатор СКАТ (далее – СКАТ) предназначен для использования при производстве взрывных работ на земной поверхности и в подземных выработках рудников и шахт, в которых либо отсутствует выделение горючих газов или взрывчатой угольной (сланцевой) пыли, либо применяется инертизация призабойного пространства, исключающая воспламенение взрывоопасной среды при взрывных работах, позволяет производить монтаж схем короткозамедленного взрывания с широким диапазоном интервалов замедлений.
Программируемое время замедления зависит от типа встраиваемых электронных схем и может составлять от 0 до 5 000мс; от 0 до 16 000мс; от 0 до 30 000мс, с шагом 1мс.
Применение электронных систем инициирования позволяют:
ü Улучшить фрагментацию взорванной горной массы;
ü Минимизировать риски разлета горной массы;
ü Минимизировать сейсмическое воздействие взрыва;
ü Минимизировать воздействие ударно-воздушных волн;
ü Снизить потери и разубоживание полезного ископаемого;
ü Использовать широкий диапазон замедлений с шагом в 1 мс.
ü Повысить производительность погрузочно-доставочного оборудования;
ü Повысить безопасность взрывных работ.
Устройство электронного детонатора СКАТ в разрезе:
1. Концевой провод; 2. Герметизирующая втулка; 3. Место обжима во время сборки детонатора;
4. Электронный модуль; 5. Головка воспламенения;
6. Первичное ВВ; 7. Основной заряд.
Основные технические характеристики.
|
Капсюль-детонатор |
|
|
Размеры гильзы |
Длина 85 ± 0,4 мм, внешний диаметр: ≤ 7,1 мм |
|
Материал гильзы |
Сталь |
|
Первичное ВВ* |
ТНРС (DDNP) 260 ± 20 мг |
|
Основной заряд* |
Гексоген (RDX)700 ± 20 мг |
|
Концевой провод |
|
|
Диаметр жилы |
0,6 ± 0,05 мм |
|
Материал жилы |
Лакированная медью луженая стальная проволока |
|
Цвет изоляции проводников |
Красный и синий |
|
Цвет внешней изоляции |
Оранжевый |
|
Внешний диметр изоляции |
3 мм+ 0,1 |
|
Материал изоляции |
Полихлорвинил |
|
Соединитель |
|
|
Материал |
Полихлорвинил |
|
Цвет |
Белый |
|
Электронный детонатор «СКАТ» |
|
|
Программируемое время замедления
|
Зависит от типа встраиваемых электронных схем, от 0 до 5 000мс; от 0 до 16 000мс; от 0 до 30 000мс, с шагом 1мс. |
|
Точность срабатывания |
± 0,2 % от заданного значения времени замедления; |
|
Пробивающая способность |
пробитие в свинцовой пластине (толщиной 5,0 ± 0,1мм) отверстия, диаметром, не менее диаметра гильзы капсюля-детонатора |
|
Обеспечивает инициирование |
детонирующих шнуров, шашек, капсюлечувствительных патронов ВВ. |
|
Температурный режим работы |
от - 50 °С до + 80 °С; |
|
Максимальная нагрузка на концевой провод |
не более 270 Н (27 кг); |
|
Водоустойчивость |
После выдержки в течении 24-х часов в воде с давлением 0,03 ± 0,002 МПа сохраняет работоспособность. |
|
Устойчивость к вибрации
|
После тряски на приборе с частотой вращения 60 об/мин, высотой падения 150 мм в течении 10 минут сохраняет работоспособность. |
|
Автономное функционирование в боевом режиме, после посыла сигнала на взрыв |
Не менее 30 с после отключения (обрыва) сети |
|
Автоматическая деактивация после снятия напряжения с взрывной сети |
Через 5 минут |
|
Статическая нагрузка, прикладываемая к соединению концевого провода с капсюлем-детонатором |
80 Н (8 кг) в течение 1 часа, сохраняет работоспособность. |
|
Инициирование |
-проводное -беспроводное |
Устройства для инициирования
«Проводное»
Логгер - переносное устройство, предназначенное для регистрации и программирования детонаторов на необходимый интервал замедления. В процессе регистрации и программирования логгер имеет встроенную функцию измерения и контроля утечки токов и блуждающих токов. По окончанию регистрации и программирования вся сеть может быть протестирована как в комплексном режиме, так и в режиме одиночного детонатора на наличие утечки тока, замедления каждого детонатора и на наличие добавленных или не достающихся детонаторов. При необходимости можно изменять данные указанные параметры.
Регистрация детонаторов в сети возможна с использованием сканера (по QR-коду) или с использованием низкого напряжения приборов (7,8-8,6В) контактным способом.
Программирование время замедления возможно вручную или через подготовленную таблицу, внесённую с ПК.
Бластер - переносное устройство управления и контроля, отвечающее за инициирование зарегистрированных детонаторов.
Технические параметры:
Работа с низким напряжением 7,8-8,6 В
Инициирование высоковольтной зарядки 19-25 В
Емкость аккумулятора: безопасный литий-
полимерный аккумулятор 7,7 V/4750 мАч
Мощность (общая магистраль < 1500м
медной проволоки Ø 0,8 мм) до 1000 детонаторов СКАТ на 1 прибор Бластер.
Возможность каскадного взрывания, подключения до 20 устройств под-бластеров.
Основные технические характеристики
|
Температурный режим |
от - 20 °С до + 60 °С |
|
Степень защиты |
IP67 |
|
Формирование не удаляемого отчёта о регистрации детонаторов |
Предусматривается |
|
Подсветка для работы в темное время суток |
Предусматривается |
|
Способ передачи информации с регистрирующего устройства (Logger) на устройство инициации взрыва (Blaster) |
Посредством Bluetooth |
|
Наличие сканера для считывания QR-кодов с детонаторов |
Предусматривается |
|
Режимы регистрации детонаторов |
1. Ручной; 2. Импорт схемы взрыва. |
|
Определение не зарегистрированного детонатора в сети |
Предусматривается |
Беспроводная система взрывания
Основные технические характеристики
|
Температурный режим работы устройств |
от - 30 °С до + 60 °С |
|
Максимальная нагрузка на один пусковой контроллер |
До 1000 детонаторов |
|
Количество подключаемых пусковых контроллеров |
до 20
|
|
Способы входа в режим взрывания |
Посредством NFC карты и физического ключа |
|
Расстояние беспроводной передачи |
По прямой видимости до 5 км. В обычной до 3 км |
|
Тестирование радиосигнала |
Предусматривается
|
|
Время на инициирование после зарядки детонаторов |
В течении 10 минут. Если время превысит 10 минут, процесс подрыва будет автоматически отменён. |
|
Способ передачи информации с регистрирующего устройства (logger) на устройство инициации взрыва |
Посредством Bluetooth |
